SMART DRESSER

원터치 방식의 설치/해체가 가능한
의류 관리기기

연구명

원터치 방식의 설치/해체가 가능한
의류 관리기기(SMART DRESSER)의 개발

연구기간

2019년 10월 01일 ~ 2020년 09월 30일

기술개발 개요

설치 및 해체, 보관이 용이한 의류 관리기기(SMART DRESSER)로서 원터치 방식으로 안정적으로 직립 설치되어 스프링 탄력 집게의 인장력을 활용하여 의류의 구김을 효과적으로 제거하고, 스팀 공급과 함께 장치 내부의 탈부착이 가능한 옷걸이의 자체 진동으로 의류의 먼지를 털어내어 쾌적한 의류 관리를 지원하는 것임

의류 관리기기는 크게 의류가 보관될 수 있는 공간인 의류 보관영역, 의류 보관영역을 지지하는 하우징, 의류의 단부에 연결되어 의류가 펴지도록 하는 스프링 탄력 집게, 의류의 붙은 이물질(먼지 등)을 제거하기 위한 자체 진동하는 옷걸이로 구성됨

기술개발 제품 도면
기술개발 제품 도면
스프링 탄력 집게에 의한 의류 구김 완화
스프링 탄력 집게에 의한 의류 구김 완화

기술개발 특징

가. 설치 및 해체, 보관의 편의성

의류관리기 설치 상태
의류관리기 설치 상태
의류관리기 내부
의류관리기 내부
의류관리기 보관 상태
의류관리기 보관 상태

나. 스프링 탄력 집게를 활용한 효과적 구김 완화 기술

스프링 탄력 집게 의류 적용 시
스프링 탄력 집게 의류 적용 시
스프링 탄력 집게 미사용 시
스프링 탄력 집게 미사용 시

다. 옷걸이 자체 진동을 활용한 이물질 제거 기술

옷걸이의 진동 동작(좌-우)
옷걸이의 진동 동작(좌-우)
옷걸이의 진동 동작(상-하)
옷걸이의 진동 동작(상-하)

기술개발 목표 및 실적

항목 계 획 달성도
(%)
개발
목표
원터치방식의 설치/해체가 가능한
의류관리기기(SMART DRESSER)의 개발
100
정량적
목표항목
및 달성도
탈취율(이소발레릭애시드 제거율) 95%
이상
100
살균율(대장균 살균율) 95%
이상
100
원터치기능을 통한 설치 시간 15초
이내
100
옷걸이 분당 진동수 10회
이상
100
먼지 제거율 85%
이상
100
항목 실 적 달성도
(%)
개발
목표
원터치방식의 설치/해체가 가능한
의류관리기기 (SMART DRESSER)의 개발
100
정량적
목표항목
및 달성도
97% 100
97.4% 100
11.6초 100
24.9회 100
88.4% 100

렌더링 이미지

의류관리기기 설치 모습
의류관리기기 설치 모습
의류관리기기 해체 모습
의류관리기기 해체 모습
진동 옷걸이 모습
진동 옷걸이 모습

시제품 결과

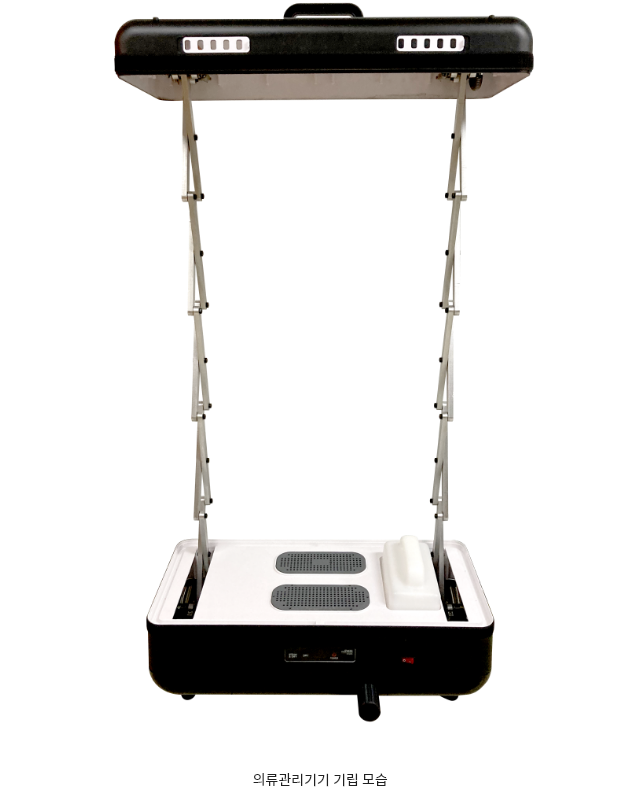

의류관리기기 설치 모습
의류관리기기 설치 모습
의류관리기기 해체 모습
의류관리기기 해체 모습
의류관리기기 커버 설치 모습
의류관리기기 커버 설치 모습
진동 옷걸이 모습
진동 옷걸이 모습

기타성과

지식재산권 : 4건(특허등록 2건, 특허출원 2건)
특허등록 : 제10-2147995호 의류 처리 장치
특허등록 : 제10-2176208호 옷걸이
특허출원 : 특허-2020-0098542 탄성 이동을
구비하는 의류 처리 장치
특허출원 : 특허-2020-0098543 스팀과 히팅을
제어하는 의류 처리 장치

기대효과

현재 국내 시장을 제외하고 해외에서는 의류 관리기 시장이 초기이거나 전무한 상태로 새로운 해외시장 개척 가능

중국, 우리나라와 같이 대기환경 문제가 대두되고 있는 국가에서도 의류 관리기기에 대한 수요가 크게 증가할 것으로 예상되어, 충분한 시장성을 보유함

좁은 주거공간을 효율적으로 활용할 수 있는 소형화 제품이 인기를 끌고 있으며 의류 관리기기가 설치 및 해체, 보관이 용이하다면 1인 가구의 충분한 수요를 확보할 것으로 예상함

적용 분야

가정용 의류 관리기기, 대여용 의류 관리기기

의류관리기

원터치 방식의 설치/해체가 가능한 의류 관리기기

연구명

원터치 방식의 설치/해체가 가능한 의류 관리기기(SMART DRESSER)의 개발

연구 기간

◦2019년 10월 01일 ~ 2020년 09월 30일

기술개발 개요

◦설치 및 해체, 보관이 용이한 의류 관리기기(SMART DRESSER)로서
   원터치 방식으로 안정적으로 직립 설치되어 스프링 탄력 집게의 인장력을
   활용하여 의류의 구김을 효과적으로 제거하고, 스팀 공급과 함께 장치
   내부의 탈부착이 가능한 옷걸이의 자체 진동으로 의류의 먼지를 털어내어
   쾌적한 의류 관리를 지원하는 것임
◦의류 관리기기는 크게 의류가 보관될 수 있는 공간인 의류 보관영역,
   의류 보관영역을 지지하는 하우징, 의류의 단부에 연결되어 의류가 펴지도록
   하는 스프링 탄력 집게, 의류의 붙은 이물질(먼지 등)을 제거하기 위한 자체
   진동하는 옷걸이로 구성됨

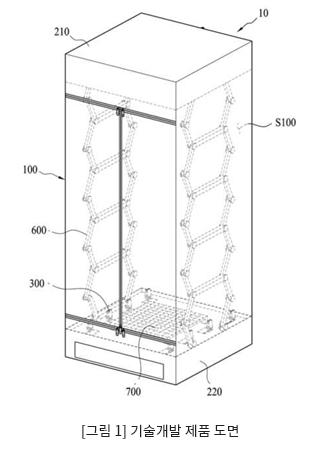

[그림 1] 기술개발 제품 도면
[그림 1] 기술개발 제품 도면

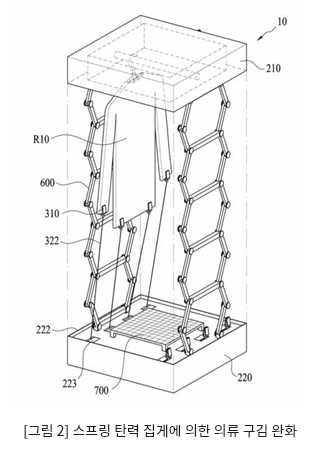

[그림 2] 스프링 탄력 집게에 의한 의류 구김 완화
[그림 2] 스프링 탄력 집게에 의한 의류 구김 완화

기술개발 내용

가. 설치 및 해체, 보관의 편의성

[그림 3] 의류관리기 설치 상태
[그림 3] 의류관리기 설치 상태
[그림 4] 의류관리기 내부
[그림 4] 의류관리기 내부
[그림 5] 의류관리기 보관 상태
[그림 5] 의류관리기 보관 상태

나. 스프링 탄력 집게를 활용한 효과적 구김 완화 기술

[그림 6] 스프링 탄력 집게 의류 적용
[그림 6] 스프링 탄력 집게 의류 적용

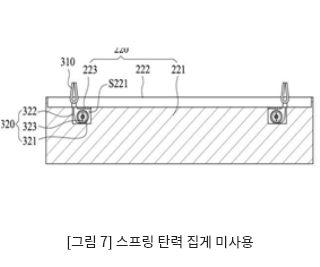

[그림 7] 스프링 탄력 집게 미사용
[그림 7] 스프링 탄력 집게 미사용

다. 옷걸이 자체 진동을 활용한 이물질 제거 기술

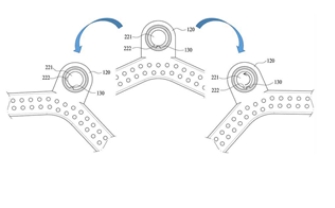

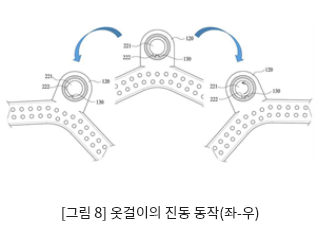

[그림 8] 옷걸이의 진동 동작(좌-우)
[그림 8] 옷걸이의 진동 동작(좌-우)

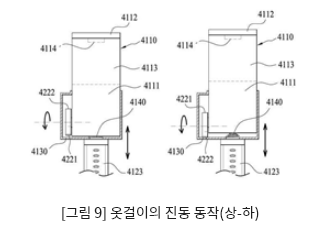

[그림 9] 옷걸이의 진동 동작(상-하)
[그림 9] 옷걸이의 진동 동작(상-하)

기술개발 목표 및 실적

항목 계획 실적 달성도(%)
개발목표 원터치방식의 설치/해체가 가능한 의류관리기기
(SMART DRESSER)의 개발
원터치방식의 설치/해체가 가능한 의류관리기기
(SMART DRESSER)의 개발
100
정량적
목표항목 및
달성도
탈취율(이소발레릭애시드 제거율) 95% 이상 97% 100
살균율(대장균 살균율) 95% 이상 97.4% 100
원터치기능을 통한 설치 시간 15초 이내 11.6초 100
옷걸이 분당 진동수 10회 이상 24.9회 100
먼지 제거율 85% 이상 88.4% 100

렌더링 이미지

의류관리기기 설치 모습
의류관리기기 설치 모습

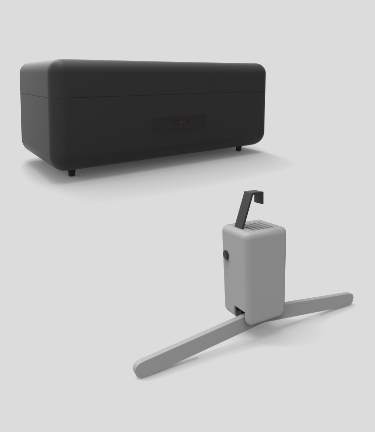

의류관리기기 해체 모습
의류관리기기 해체 모습

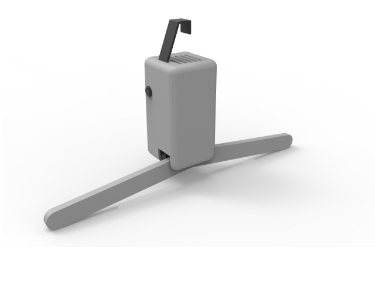

진동옷걸이 모습
진동옷걸이 모습

시제품 결과

의류관리기기 설치 모습
의류관리기기 설치 모습
의류관리기기 해체 모습
의류관리기기 해체 모습
의류관리기기 커버 설치 모습
의류관리기기 커버 설치 모습

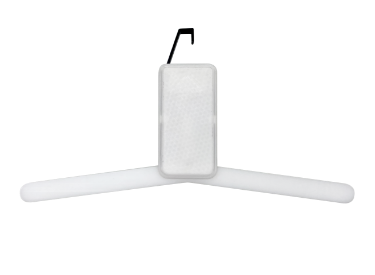

진동옷걸이 모습
진동옷걸이 모습

기타성과

◦지식재산권 : 4건(특허등록 2건, 특허출원 2건)
   특허등록 : 제10-2147995호 의류 처리 장치
   특허등록 : 제10-2176208호 옷걸이
   특허출원 : 특허-2020-0098542 탄성 이동을 구비하는 의류 처리 장치
   특허출원 : 특허-2020-0098543 스팀과 히팅을 제어하는 의류 처리 장치

기대효과

◦현재 국내 시장을 제외하고 해외에서는 의류 관리기 시장이 초기이거나
   전무한 상태로 새로운 해외시장 개척 가능
◦중국, 우리나라와 같이 대기환경 문제가 대두되고 있는 국가에서도
   의류 관리기기에 대한 수요가 크게 증가될 것으로 예상되어, 충분한
   시장성을 보유함
◦좁은 주거공간을 효율적으로 활용할 수 있는 소형화 제품이 인기를 끌고
   있으며 의류 관리기기가 설치 및 해체, 보관이 용이하다면 1인 가구의 충분한
   수요를 확보할 것으로 예상함

적용분야

◦가정용 의류 관리기기, 대여용 의류 관리기기
